Beschreibung
Was bedeutet „N“-Version?
Dieses Produkt hat kein analoges onboard OSD.
Die Verwendung von digitalen OSDs ist wie gewohnt möglich.
Hier im Vergleich:
Eigenschaften:
FC:
-
Neuster STM32G4 Prozessor
-
170Mhz + Math accelerator
- MPU6000
-
-
Ausgelegt für 12-25V Versorgungsspannung (3S-6S Lipo)
-
2x onboard BEC (max. 600mA jeweils)
-
5V BEC for RX
-
5V/16V BEC für VTX (konfigurierbar und real Pit*)
-
-
1x 8 pin connector für lötfreie Verbindung zu VTX, Kamera und OSD der digitalen systeme
-
VCC, GND, Video in, Video out, BEC 5V/16V, VCS/TX3, RX3
-
-
2x 4 pin connector für Receiver und VTX
-
Signal, telemetry, 5V, gnd
-
Gnd, 5V, TX1, RX1
-
-
5 UART serials
-
UART 1 frei
-
UART 2 belegt durch Receiver
-
UART 3 frei
-
UART 4 frei
-
UART 5 belegt durch ESCs / TLM / Onewire
-
-
Lötpads für RGB LEDs
-
Supported ESC Protokole
-
PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire
-
-
KISS FC firmware
*real Pit-Mode:Versorgungspad schaltbar
ESC:
-
Active current limiting @ 35A
-
Input voltage: 3s-6s
-
High quality 40V MOSFETs
-
STM32G071 @ 64MHz
-
bis zu 128 kHz Motor PWM
- Full sine wave control
-
Automatic input signal detection
-
PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire
-
-
FETtec ESC firmware
Connector typ: JST-SH-1mm
Abmessungen:
-
Außenmaß: 30 x 37,5mm
-
Anordnung der Besfestigungslöcher: 20 x 20mm mit M2 Befestigungslöchern (vergrößerbar zu M3)
-
-
Höhe: 7,9mm
-
Gewicht: 8,9 g
Software:
KISS Firmware – Softwareupdate via FETtec Configurator
FETtec ESCs Firmware – Softwareupdate via FETtec Configurator
Lieferumfang:

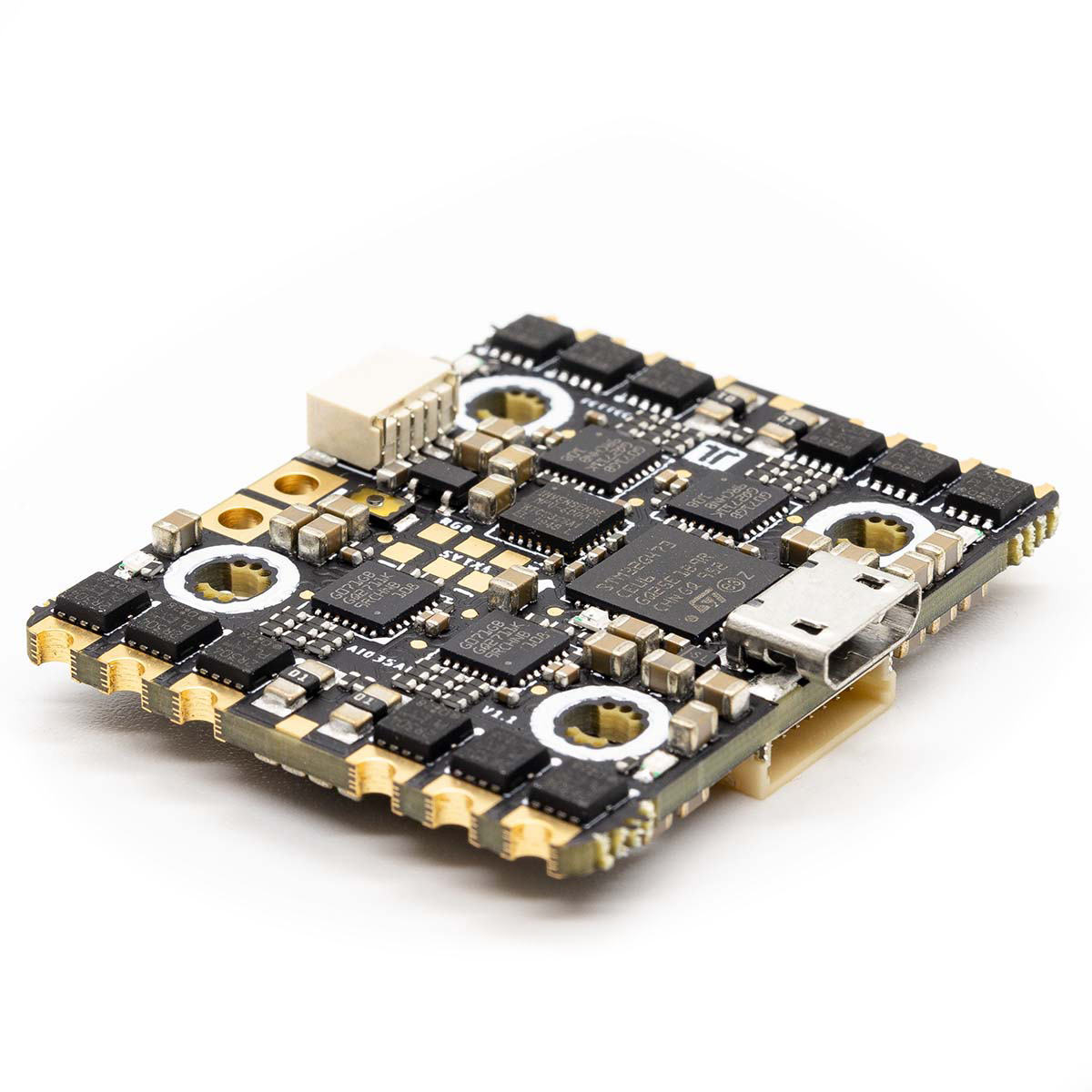

1x FETtec AIO 35A – N
1x Kondensator 50V 470µF
2x offene 4pin Kabel (einseitig JST Stecker)
1x offenes 8pin Kabel (einseitig JST Stecker)
Standoffs
